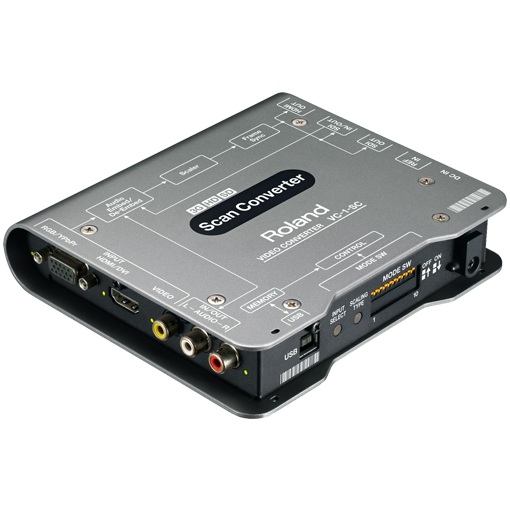

FSを搭載したスキャン・コンバーター

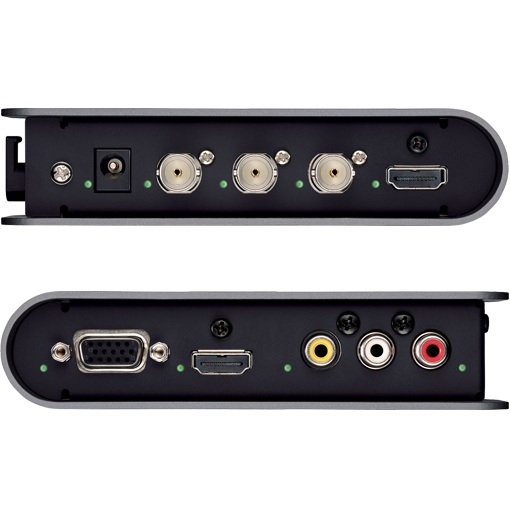

◯入力端子
SDI
端子:BNCタイプ
HDMI
端子:TypeA(19ピン)
信号規格:HDMI HDCP対応(HDCP信号入力時、SDI出力はマスクされます)
RGB/コンポーネント
端子:15ピン・ミニD-subタイプ
コンポジット
端子:RCAピン・タイプ
アナログ・オーディオ
端子:RCAピン・タイプ×1ペア(L/R)※出力と兼用
信号レベル:-6dBV
最大入力レベル:+6dBV
インピーダンス:22kΩ
リファレンス
端子:BNCタイプ/インピーダンス:75Ω
信号フォーマット:ブラック・バースト、2値、3値

◯出力端子
SDI
端子:BNCタイプ×2
※1つは入力端子と兼用
HDMI
端子:Type A(19ピン)×1
信号規格:HDMI HDCP対応
アナログ・オーディオ
端子:RCAピン・タイプ×1ペア(L/R)(出力端子と兼用)
信号レベル:-6dBV
最入力レベル:+6dBV
インピーダンス:2.2kΩ

◯信号処理
オーディオ・エンベデッド:2ch
オーディオ・ディエンベデッド:2ch
フレーム・シンクロナイザ:リファレンス時に動作
→※SDI出力及びHDMI出力のオーディオは2ch
解像度変換:フル/レターボックス/クロップ/ドット・バイ・ドットの切り替え式
フレームレート変換:フレーム・スキップ/リピート方式

◯その他

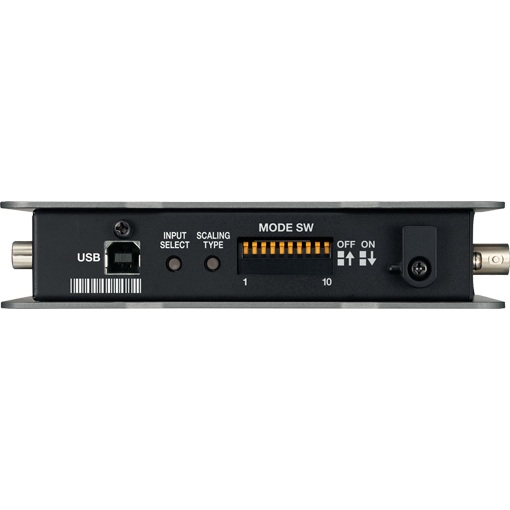

USB端子:USBタイプB(Hi-Speed USB)×1
動作温度:0〜40℃
