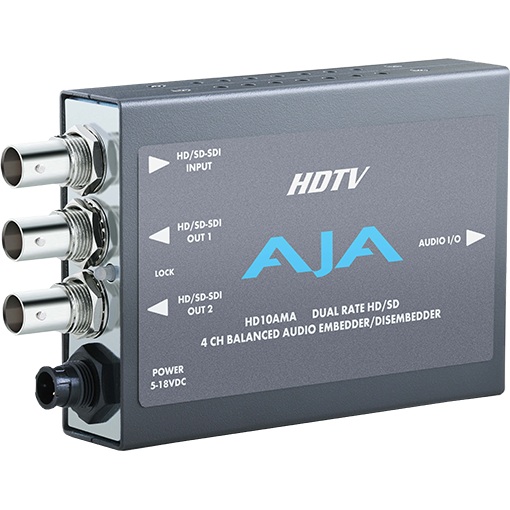

ｱﾅﾛｸﾞｵｰﾃﾞｨｵ ｴﾝﾍﾞｯﾄﾞ/ﾃﾞｨｽｴﾝﾍﾞｯﾄﾞ

4チャネル・アナログオーディオ・エンベデッダ/ディスエンベデッダ
○フォーマット
HD SMPTE 292/296M
SD SMPTE 259M
(自動認識)

○ビデオ入力
HD-SDI or SDI BNC

○ビデオ出力
HD-SDI or SDI BNC x 2

○オーディオ

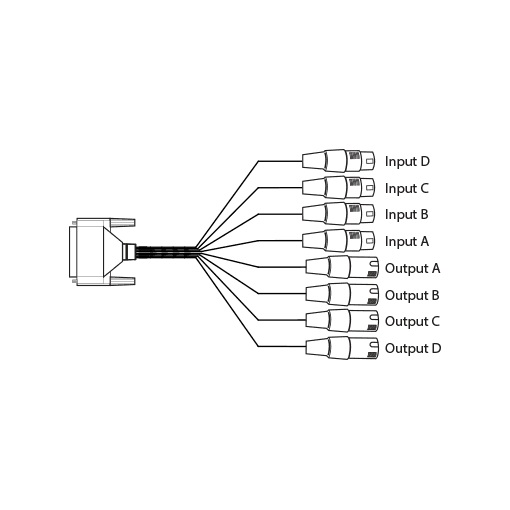

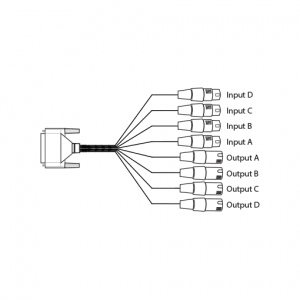

入力: バランスアナログオーディオ, XLR x4ポート
出力 : バランスアナログオーディオ, XLR x4ポート
オーディオレベル (フルスケールデジタル): +24dbu, +18dbu, +14dbu
量子化ビット:24ビット

○エンベデッドオーディオ
SMPTE 272M/299M, 24 bit, 48KHz synchronous

○ディップスイッチによる調整
エンベデッド(on/off), チャンネルペア(1/2 - 3/4)
入力グループセレクト1-4
出力グループセレクト 1-4
オーディオレベル: プロフェッショナル/民生 ,高/低
